Как подключить несколько видеокарт для майнинга? Как выбрать райзер и не устроить пожар 🔥

Зачем нужен райзер?

Чем больше видеокарт, тем больше доход с майнинга 🤑

В компьютерных корпусах впритык помещаются максимум 3-4 видеокарты. Карты стоят вплотную друг к другу и из-за этого работают громко и на высоких температурах. Да и мало в какую материнскую плату можно установить хотя-бы две карты, ведь для каждой нужен громоздкий слот PCI-e x16.

Райзер работает как простой удлинитель для разъёма PCI-e x1, поэтому вы можете вынести видеокарты за пределы корпуса или смастерить для целой фермы удобный каркас.

Предупреждаем: у вашей кошки появится любимое тёпленькое местечко🐱

Несмотря на свою кажущуюся простоту, разновидностей райзеров бывает много. И как и с любой техникой, производители пользуются вашей неосведомлённостью — хитрят, экономят и продают плохой товар.

По статистике поддержки Криптекса, некачественные райзеры и переразгон — самые частые причины нестабильного майнинга.

В этой статье расскажем как работает райзер, какие типы покупать не стоит, где купить и как не устроить пожар 🔥😳🔥

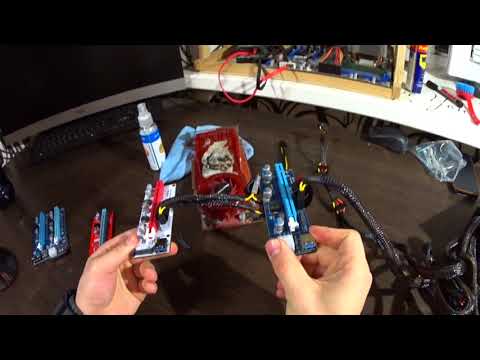

Нет времени на статью? Смотрите видео! 🎬

Объясняем как выбрать райзер за три минуты!

Как работает райзер?

Райзер работает как обычный электрический удлинитель — один конец вставляете в материнскую плату, а с другой стороны подключаете видеокарту.

Как правило райзер состоит из трёх элементов:

1. Маленькая платка с разъёмом PCI-e x1, которая вставляется в материнскую плату;
2. Разъём PCI-e x16 для видеокарты;
3. USB-кабель, который соединяет платы между собой.

Иногда в комплект добавляют переходники для подключения питания.

В какой разъём на материнской плате подключать райзер?

В любой разъём PCI Express x1, x2, x4, x8, x16. При майнинге все вычисления происходят внутри видеокарты. Программа майнинга загружается в карту один раз — при запуске, поэтому скорости одной линии PCI-e x1 хватает с запасом.
А вот компьютерные игры чувствительны к скорости передачи данных между видеокартой и процессором, поэтому им необходима максимальная пропуская способность разъёма x16.

☠ Райзер НЕЛЬЗЯ подключать к USB-разъёмам на материнской плате. В райзере USB-кабель используется для передачи сигналов PCI Express!

Какие райзеры не стоит покупать 🚫

Есть два типа райзеров, которые не стоит использовать совсем. Даже, если достались бесплатно.

Райзеры с гибким шлейфом

В любых вариациях: с дополнительным питанием или без него. Гибкий шлейф не защищён от электромагнитных наводок, что негативно сказывается на стабильности майнинга, и его легко повредить. Во всех вариациях таких райзеров не хватает дополнительного питания, поэтому возникает повышенная нагрузка на разъёмы на материнской плате.

Райзеры с питанием 4-pin floppy.

В прошлом через такой разъём запитывали дисководы для 3,5″ дискет, которые потребляют значительно меньше, чем видеокарты.

С такими райзерами майнинг будет нестабильным и пожароопасным.

Криптекс рекомендует 👍

Остальные райзеры отличаются между собой, главным образом, только разъёмом питания. В порядке от лучших к худшим:

1. Универсальные — сочетают несколько типов разъёмов;
2. 4pin Molex — стандартный разъём с четырьмя штырьками;
3. 6pin PCI-e — разъём как на видеокартах;
4. 15pin SATA — разъём как на жёстких дисках;

Используйте любой разъём питания или все сразу, если на вашем универсальном райзере их несколько! Универсальные райзеры избавляют вас от переходников питания.

⚠ Предостережение по SATA-райзерам ⚠

Разъём 15pin SATA спроектирован для питания жёстких дисков, приводов оптических дисков, SSD накопителей и других маломощных устройств. Из-за этого производители блоков питания иногда экономят на качестве коннекторов питания и на толщине проводов. Если провода и разъёмы на линии SATA от вашего БП не вызывают доверия — используйте универсальные райзеры .

Какой длины выбрать кабель

Чаще всего встречаются райзеры с 30см и 60см usb-кабелями. В качестве и надёжности разницы нет. Выбирайте подлиннее — так проще размещать райзеры подальше друг от друга.

Необычные райзеры 😲

Люди любят использовать потенциал материнских плат на 146%, поэтому хитрые китайские инженеры придумывают безумные райзеры и даже разветвители, чтобы вы подключали ещё больше видеокарт с меньшими затратами.

M.2 райзеры

M.2 — стандарт для подключения SSD накопителей. Если на вашей материнской плате есть M.2, к которому подведены линии PCI Express, можно купить райзер для этого разъёма. Встречаются как «переходники» с M.2 на PCIe-x4, куда вам нужно вставить самый обычный райзер, так и райзеры с M.2 платкой вместо PCIe-x1.

⚠ Если у вас M.2 типа SATA а не PCI-e, такой райзер не заработает!

Разветвители

Иногда так хочется подключить ещё одну видеокарту, но свободных слотов PCIe уже не осталось. Понимаем, грустно. 😢 Так и хочется купить разветвитель, чтобы не покупать новую материнскую плату!

К сожалению, на практике всё не так хорошо. Разветвители и материнские платы часто капризничают: то теряют часть видеокарт, то произвольно отваливается майнинг. Мы считаем, что лучше проводить время с друзьями или семьёй, чем разбираться какая видеокарта не майнит на этот раз из-за разветвителя.

Где лучше купить?

1. В Китае на площадках вроде AliExpress, Taobao, eBay. Доставка 2-4 недели, низкая цена и никакой гарантии.
2. У перекупщиков. Быстрая доставка или самовывоз, высокая цена, минимальная гарантия на уровне «работает — не работает».
3. В крупных компьютерных магазинах, например, в ДНС. Быстрая доставка или самовывоз, низкая цена, полноценная гарантия 1-3 месяца, но ограниченный ассортимент.

Хорошие предложения от продавцов на AliExpress:

Как не устроить пожар 🔥

Видеокарты потребляют огромное количество электроэнергии, по сравнению с остальными компонентами. Поэтому важно обеспечить им качественное питание и хорошее охлаждение.

Чтобы майнинг был стабильным и безопасным, соблюдайте наши рекомендации:

• Проверяйте райзеры по одному перед сборкой фермы. К сожалению, иногда попадаются бракованные или нерабочие.
• Не используйте переходники питания с тонкими проводами. Из-за больших токов провода могут расплавиться.
• Проверяйте наличие и состояние мягкой прокладки снизу райзера. Она не допускает контакта платы с корпусом вашей фермы.
• Следите за нагрузкой на линии блока питания. Через райзер видеокарта потребляет 75Вт, через 6pin — 75Вт, а через 8pin — 150Вт. Не рекомендуем запитывать более 200Вт через одну линию с молексами или сата от блока питания.
• Следите за состоянием проводов питания. Если заметили, что провод сильно греется, потемнел или оплавился, срочно измените схему подключения видеокарты.

Остались вопросы? Спросите Криптекс!

Задавайте вопросы в сообществах Криптекса ВКонтакте и в Телеграме. Наши опытные пользователи обмениваются опытом и помогают друг-другу в трудных ситуациях. Обсуждайте железо, разгон и делитесь своими идеями!

Или напишите Криптексу напрямую, у нас большой опыт: 💪🏻

Источник

Выбор райзера для видеокарт на майнинг ферму (Riser PCI Expres 1x 16x) — виды и отличия

На сегодняшний день при сборке GPU майнинг-фермы из нескольких видеокарт используются райзеры x1-x16 PCI-E USB 3.0. Они позволяют подключить к материнской плате сразу несколько видеокарт (обычно от 4 до 6). Ввиду популярности и высокого спроса, сегодня на рынке представлено несколько вариаций, и, так как люди склонны к экономии, пользователи всё чаще натыкаются на некачественные устройства.

Райзеры – не тот инструмент, на котором можно сэкономить, так как относительно незначительная разница в цене серьёзно скажется на качестве и производительности вашей будущей фермы.

Навигация по материалу:

Как выбрать райзер для видеокарты (Riser GPU)?

Сегодня поговорим о том, что выбирать, и с какими проблемами можно столкнуться, пытаясь сэкономить на райзерах PCI-E > USB 3.0. Прежде всего, райзеры позволяют расположить видеокарты на удалении от материнской платы, что гарантирует лучшее охлаждение. Они состоят из нескольких элементов: платы со слотом для видеокарты, кабеля USB 3.0, а также (опционально) адаптера для питания (Molex на питание SATA, SATA питание на Molex, питание PCI-E на питание SATA и др.). Говоря о цветах, можно с уверенностью утверждать, что по качеству чёрные и синие платы превосходят зелёные. Мы рекомендуем вам сторониться райзеров зелёного цвета.

Чаще всего проблемы возникают в самой плате, хотя эти случаи нельзя назвать частыми. Самая распространённая «болезнь» дешёвых райзеров – плохая пайка. Поэтому обязательно перепроверяйте все соединения и качество пайки. Желательно делать это до непосредственного запуска стойки, чтобы ничего внезапно не сгорело.

Проверьте качество пайки на контроллере напряжения, так как при его неточном подключении, вам будет казаться, что всё должно работать, но видеокарты работать не будут. Нам приходили партии райзеров с неподходящими контроллерами напряжения LDO, напаянных на PCB.

Всегда проверяйте маркировки, и убедитесь, что они выдают 3.3V. Если стоит маркировка 5V, значит, вам нужно будет преобразовать это напряжение в 3.3V, иначе видеокарты будут работать неправильно.

Перепроверьте плату на утечку припоя, особенно в области питания. Мы встречали райзеры, на которых эта проблема приводила к замыканию Molex-адаптера. В лучшем случае такое замыкание запустит встроенную защиту в блоке питания, и он не включится. В худшем – что-нибудь сгорит.

Плата поменьше, которая подключается к PCI-E слоту на материнской плате, обычно не создаёт проблем. Если что-то не заработало, то проверьте пайку USB-адаптера. Пока что эти проблемы встречались нам исключительно на зелёных платах, и все они были связаны либо с экономией на припое, либо с хлипкими штекерами. Обычно эти проблемы можно устранить в домашних условиях, то есть, модернизировать то, что есть. В принципе, здесь больше нет того, что может сломаться или не заработать. Можете перед непосредственной сборкой стойки перепроверить соединения вольтметром.

На нашем опыте было много кабелей USB 3.0, которые использовались в связке с райзерами PCI-E > USB 3.0, и с ними не возникало проблем. Вряд ли они возникнут у вас. Кабели используются только для передачи данных – через них не проходит питание. Хотя они называются USB 3.0 и мы действительно используем кабели формата USB 3.0, сами райзеры не поддерживают подключение по USB. Эти кабели используются только из-за хорошей проводимости и защиты, для перемещения данных с материнской платы на видеокарту. У вас не получится подключить видеокарту в слот USB 3.0 через эти райзеры. Можете даже не пробовать, так как видеокарты просто не заработают.

На некоторых PCI-E > USB 3.0 райзерах представлены и другие порты питания, и поэтому в комплект с устройством часто входят дополнительные кабели. Большинство современных блоков питания оснащены коннекторами питания SATA, а вот штекеров Molex становится всё меньше. Мы рекомендуем использовать стандартные 4-pin Molex-коннекторы, даже если для этого понадобятся переходники. Просто не подключайте больше 2 райзеров к одной магистрали. Были случаи, когда в теории предполагаемой проводимости должно было хватить, но пластиковые штекеры все равно нагревались и плавились, что приводило к ослабеванию подключения.

Разберем типы райзеров PCI Expres 1x 16x которые встречаются в продаже

Далее будет использоваться упрощенный метод классификации райзеров по цвету исполнения их текстолита. На деле в пределах одного цвета может происходить изменения на ‘производстве’ или же райзеры с текстолитом разного цвета на деле могут быть полностью идентичны в техническом плане.

Чёрные полнопрофильные

Маркировка платы PCE164P-N003 VER006
Стабилизатор от Diodes или от Fortune Semiconductor

Классическая прямоугольная плата, выпускается последние 3 года точно. Защитная липучка толстая. Защелка ручная, сдвижная. Дополнительное питание подключается через разъём 4pin IDE напрямую с блока питания (БП) или через комплектный переходник 4pin IDE ‘мама’ -> 15pin Sata ‘папа’. Что первый, что второй вариант присутствуют в достаточном количестве на современных БП. Однако стоит присматриваться к маркировке и толщине кабелей. Недорогие БП на линии Sata не редко применяют кабель 20AWG (американский калибр провода, чем меньше число, тем толще провод), а не 18AWG, поэтому на один такой кабель подключать более двкух райзеров я бы не рекомендовал.

Магистраль USB-кабеля — перекрёстная.

Синие полнопрофильные

Маркировка платы VER 4.0
Стабилизатор 1084-33

Полная аналогия ‘чёрных’ описанных выше со стабилизатором иного производителя, разводка платы совпадает. Защитная липучка с обратной стороны платы более тонкая и мягкая, лучше держится на плате и не отклеивается, если её случайно задеть. Защёлки нет.

Магистраль USB-кабеля — перекрёстная.

Голубые полнопрофильные

Маркировка платы PCE164P-N003 VER005S
Стабилизатор G1084-33 от (производитель автору не известен, кто опознал — пишите в комментарии!)

Почти полная аналогия ‘чёрных’ и ‘синих’ описанных выше со стабилизатором иного производителя, разводка платы немного отличается, но эти отличия не используются. Защитная липучка с обратной стороны платы такая же, как на ‘синих’ USB-райзерах. Защёлка ручная, сдвижная.

Магистраль USB-кабеля — перекрёстная.

Голубые полнопрофильные с доп.питанием 6pin

Маркировка платы PCE164P-N003 VER006С
DC-DC преобразователь от Fitipower и стабилизатор G1084-33 от (производитель автору не известен, кто опознал — пишите в комментарии!)

Здесь наши друзья-китайцы для получения так необходимых видеокарте 3.3v несколько извернулись. С разъёма 6pin у нас приходит напряжение 12v, который попадает на преобразователь FR9888 (нагрузка до 3.5A, что как бы с приличным запасом), который в связи с примененной к нему обвязки даёт на выходе уже ровно 5v. А эти 5v, в свою очередь, поступают на стабилизатор G1084-33, который их ‘превращает’ в 3.3v.

Пока не совсем понятно, зачем было такой огород городить, а не обойтись одним DC-DC преобразователем.. Возможно слепили из того, что было или чтобы получить на плате промежуточные 5v для будущих неизвестных целей. Свои идеи можете писать в комментарии.

Соответственно данному райзеру не требуется питание 5v/3.3v с БП, т.к. он обладает всем необходимым ‘на борту’ для получения подобных напряжений. Соответственно можно смело применять на серверных БП.

Однако я не считаю, что увеличение узлов на райзере добавляет ему стабильности. Скорее наоборот — больше вероятность поломок.

Плата от того же ‘производителя’, что и ‘голубые’ райзеры выше, отличия не значительные по разводке.. Защитная липучка с обратной стороны платы такая же, как на ‘синих’ и ‘голубых’ USB-райзерах. Защёлка полуавтоматическая, нажимная. Райзера эти предусматриваются для использования с серверными блоками питания, но в комплекте имеется переходник Sata15pin — PCI-E 6pin, для подключения к обычным БП. Использовать его с осторожностью, подробнее о причинах описано в данном материале далее по тексту.

Магистраль USB-кабеля — перекрёстная.

Голубые полнопрофильные с DC-DC преобразователем и 2ми видами доп.питания 6pin/Sata15pin

Маркировка платы EP105 VER 1.0
Полноценный DC-DC преобразователь напряжения MP2307DN от MonolithicPower на 3A. Известный, надёжный и холодный. Мощности данного преобразователя хватает более, чем с запасом. Работает в паре с дросселем.

Дополнительное питание можно подключить как через 6pin GPU разъём, так и через 2x Sata 15pin коннектора. Таким образом подходит как для серверных, так и обычных блоков питания. Запускать от одного Sata15pin грозит выгоранием коннектора, т.к. рассчитан он по 12v линии только на 4.5A. Оба вида доп.питания соединенны параллельно, при желании можно сразу ко всем коннекторам подключиться от БП — хуже не будет.

Для работы данного райзера не требуется наличие 5v/3.3v на БП, так как напряжение 3.3v доступно как раз с преобразователя. Минимум узлов — максимум наджёности. На данный момент считаю данный райзер самым оптимальным решением, хоть и не самым дешевым.

Магистраль USB-кабеля — перекрёстная.

Зелёные низкопрофильные

Стабилизатор от AMS

Более компактная «аэродинамическая» плата. Дополнительное питание осуществляется через разъём 4pin Floppy. Данный разъём на современных БП присутствует в количестве 1-2, чего явно не достаточно для питания всех райзеров среднестатистической фермы. Переходники с IDE 4pin на 4pin Floppy могут присутствовать в комплекте с некоторыми БП, но это скорее исключение, чем правило. В комплекте с райзером имеется переходник на 15pin Sata. Подробнее о самом переходнике ниже по тексту в отдельном абзаце. Защёлка полуавтоматическая, нажимная.

Магистраль USB-кабеля — перекрёстная

Но самое главное, что эти райзеры опасны для использования как раз из-за разъёма 4pin Floppy. Дело в том, что его расчётная нагрузка составляет около

40W на 5v и 12v вместе. Видеокарта, как мы знаем, потребляет до 75W со слота, а в случае USB-райзера может потреблять и больше из-за потерь на стабилизаторе. Соответственно реальный такой шанс получить оплавленный разъём, а с некоторым шансом и возгорание. Но если райзер этот доработать, то его можно использовать. Доработка заключается в выпаивании данного разъёма и установке вместо него полноценного 4pin IDE как на полнопрофильных райзерах.

На фото выше представлены 3 стадии переделки такого райзеры:

1. удаление пластиковой части разъёма,
2. удаление излишней длины контактов и последующее лужение,
3. напайка проводки напрямую с изоляцией.

Почему для майнинга нужны райзеры использующие USB 3.0?

В данных райзерах роль магистрали (линия данных, по которым происходит обмен) выполняет провод USB3.0, выполняющий всего лишь задачу соединения 9 контактов с каждой стороны райзера.

Никакие скорости USB-интерфейса, полный-дуплекс и прочее здесь не работают и ничего не ‘улучшают’ в сравнении с обычными шлейфовыми райзерами, хешрейт не увеличивается. Это просто ‘шлейф’, работающий по аналогии гибкого рядного шлейфа в классических райзерах. USB3.0 используется просто потому, что в нём 9 контактов, а 9 контактов как раз достаточно для майнинга при условии подачи внешнего питания на видеокарту.

С обоих сторон кабеля используется разъём USB 3.0 Тип A:

Контакты с 1 по 4 включительно соединены непосредственно друг с другом на обоих концах, а вот с 5 по 9 уже идут ‘в позе 69’.
Сделано это из-за особенностей разводки маленькой платы, которая подключается в разъём PCI-E материнской платы.
Общее правило кроссировки следующее:

Поэтому если кто захочет прикупить более длинный провод для своих райзеров — будьте готовы, что работать не будет, т.к. этот провод может быть обжат напрямую. Либо провод потребуется вскрыть и перекинуть местами провода по контактам 5/8 и 6/9.

Почему лучше не использовать комплектные переходники для дополнительного питания райзеров?

Прежде всего из-за сечением провода, во вторую очередь из-за качества обжимки коннекторов (см. картинки ниже):

По ‘доброй’ китайской традиции на проводе написано 18AWG (диаметр жил 1,024 мм), а в реальности от силы будет хорошо, если ‘положат’ 20AWG (0,812 мм). В райзерах, которые попали ко мне на исследования по факту в проводе 23AWG (0,573 мм) — в 2 раза меньше обещанного. На фото сравнение комплектных переходников от чёрного полнопрофильного и зелёного низкопрофильного райзеров.

В реальности для питания видеокарты через PCI-E разъём хватит и этого, т.к. проводники на платах, видеокартах и даже признанных и проверенных годами шлейфовых райзерах итого меньше. Но здесь важно другое — диаметр провода порядочно гуляет от райзера к райзеру. В зависимости от совести продавца он комплектует его тем или иным переходником. А может и сам не знать, если комплектует райзеры переходниками, взятыми у другого китайца и уверовал в указанные 18AWG на оболочке. Не исключено, что попадётся провод такого сечения, который при полной нагрузке будет перегреваться и может отгореть.

Кроме того есть ещё проблема в используемом коннекторе Sata 15pin. По 12v линии он рассчитан на 4.5A, т.е. 54 Вт, а со слота потребляется видеокартой до 75 Вт. Известны также события с картами AMD, когда 75 Вт не было пределом. Но это относится к коннекторам, которые официально производит Molex, какую нагрузку держат «китайские» штампованные — неизвестно: могут меньше, могут больше. Соответственно использовать такой переходник можно только с картами, которые потребляют из слота не более 50 Вт. А лучше вообще не использовать.

Поэтому я рекомендую подключать дополнительное питание в райзер напрямую с БП, минуя данные переходники. Если райзер с разъёмом 4pin Floppy — то подпаиваться напрямую в разъём или хотя бы просто зачищать провода переходника для проверки сечения. Проверять обязательно все 4 провода, т.к. на практике я встречал кабели, где жёлтый провод имел честные 18AWG, а всё остальные уже нет. Китайцы ещё те трюкачи, так что будьте готовы к сюрпризам.

Если всё же надо подключать питание райзера к Sata, то также никто не запрещает заменить переходники на заведомо качественные, 4pin IDE -> 15pin Sata существуют на реальных 18AWG, у меня они присутствуют.

Зачем нужен стабилизатор на плате райзера и насколько он безопасен?

Учитывая, что в USB-кабеле всего 9 проводков, то места там для передачи питания 3.3v для райзера (видеокарта потребляет не только 12v, но и 3.3 в небольших количествах) не хватило и китайский инженерный ум догадался получать эти 3.3v непосредственно на райзере путём преобразования 5v напряжения через стабилизатор.

В итоге мы получаем дополнительный узел в схеме. Надёжный он или нет — судить затрудняюсь. Но могу сказать, что в случае смерти стабилизатора ток может или просто перестать поступать (видеокарта не запустится) или стабилизатор будет пробит и на видеокарту вместо положенных 3.3v побегут все 5v. Что будет после этого с видеокартой я сказать не могу, т.к. подобных изысканий и тестов не проводил.

Большинство используемых стабилизаторов на райзерах имеют верхнюю планку входящего напряжения от 12 до 18v, чем пользуются некоторые майнеры. Они подают на стабилизатор уже не 5v, а 12v. На выходе из стабилизатора получаются те же самые 3.3v. Однако в данном режиме стабилизатор начинает работать уже на пределе, он сильнее греется даже. Шанс его смерти/пробоя увеличивается. В этом случае на видеокарту вместо 3.3v может уже пойти не 5v, а 12v, что гарантированно ‘удивит’ видеокарту.
