Дом на колесах своими руками из фургона ГАЗель: пошаговый гайд с фото

Да, многие из нас мечтаю купить себе кемпер и начать путешествовать по регионам страны или просто съездить порыбачить на уик-энд. С таким транспортом будут открыты все дороги, даже будет возможность уехать в другую страну. Но есть одна загвоздка: такой фургон будет стоить недешево, а Б/У рынок не совсем прозрачный (можно купить кота в мешке). Тогда остается перейти к плану Б — сделать дом на колесах своими руками из старого фургона. Для опытного автослесаря это не слишком тяжелая работа, но попотеть все же придется, а именно: продумать планировку, избавиться от лишних деталей и смонтировать мебель.

Особенности домов на колесах

Дом на колесах имеет массу преимуществ, но самые главные — комфорт и мобильность. Шумный город с плотным трафиком и суетой бывает так надоедает и из-за этого хочется вырваться на природу. Вот и приходит на помощь передвижной дом, который можно припарковать где угодно и не думать о том, где же найти поблизости отель. Для начала мы предлагаем вам узнать, чем различаются дома на колесах и какие бывают виды.

1. Виды — фургоны, прицепы или совмещенные с машиной.
2. Классы — A, B, C.
3. Типы прицепов — гибридные, трейлерные и fifth-wheel прицепы.

С прицепами все очень просто, но вот с другими вариантами будет чуть посложнее, так как с виду они одинаковые, но на самом деле они отличаются. Давайте попробуем разобраться с этим.

• Фургонный вариант. Помещение для отдыха находится внутри салона и размещено отдельно от водительского сиденья. В основном такой формат выбирают, если путешествовать в такой машине будут только 2 человека. Пассажир и водитель во время поездки находятся в кабине, а чтобы попасть в жилое помещение, необходимо остановиться и выйти из машины. В такой вид может поместиться много мебели.

• Совмещенный автодом. В таком варианте есть доступ со спального места к водительскому. Дом на колесах в таком амплуа популярен для путешествий с семьей. Вот как раз совмещенный дом можно сделать из любого фургона.

С популярными видами мы кратко познакомились, давайте перейдем к разделу DIY.

Дом на колесах своими руками

Перед тем как построить дом на колесах, необходимо изучить целый список описаний типичных ошибок, которые часто допускают.

1. Откажитесь от подручных материалов, которые у вас завалялись в гараже или на даче. В передвижном доме вам придется проводить много времени, так что нужно делать упор на комфорт.
2. Если вы будете делать дом на колесах из фургона по типу ГАЗель, то не устанавливайте биотуалет. Да, это нанесет небольшой дискомфорт, но зато вы будите иметь свободный угол для необходимых вещей. Тем более машина ГАЗель не очень-то большая, так что нормальную изоляцию между туалетом и салоном не сделаешь.
3. Для такого вида транспорта нужно переделать и доработать кузов, систему отопления и проводку. Если вы в этих знаниях слабоваты, то лучше обратитесь к механику.
4. Сделайте предварительный макет будущего салона, иначе вы можете ошибиться в расчетах и мебель не влезет.
5. Придумайте и установите небольшой бак для слива.
6. Установите разъем для 220 В и преобразователь 12 вольт от аккумулятора.

Переделываем ГАЗель в дом на колесах

С рекомендациями мы разобрались, теперь можно перейти к пошаговому мастер-классу того, как сделать дом на колесах своими руками.

• Начнем с демонтажа. Салон должен быть полностью пустым, а все металлические изделия вскрыты краской 3 в 1. Когда все высохнет, необходимо утеплить потолок и стены. В ход пойдут фанера и ППЭ полотно (теплоизол). Только не забудьте, что все провода должны проходить под обшивкой.

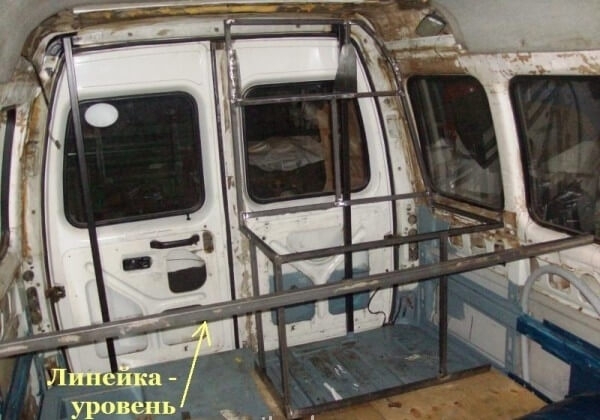

• Теперь из обычной профильной трубы делаем каркас для мебели. Все работы проводит прямо внутри машины. После сварки всех изделий переносим готовый каркас в гараж, зачищаем, обрабатываем и заносим опять в машину.

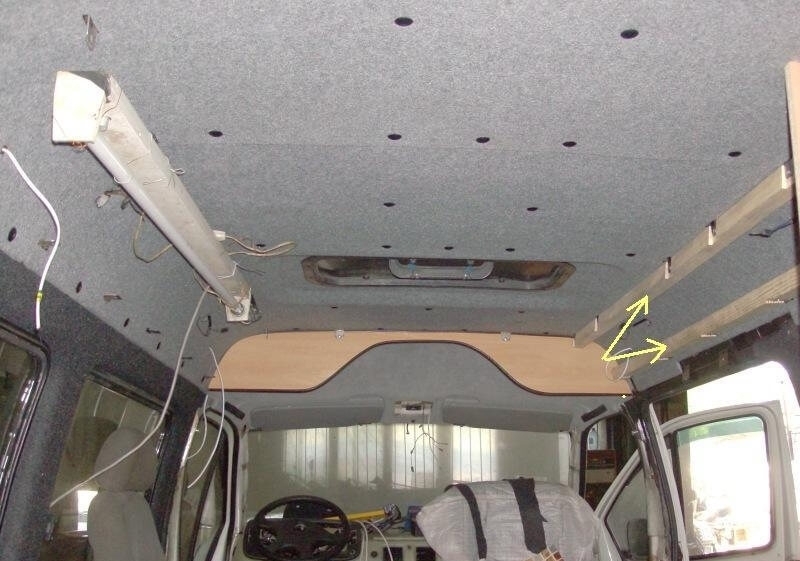

• Начинаем доделывать верхний уровень для антресолей, а после обклеиваем все карпетом.

• Чтобы сделать полную имитацию дома на колесах, можно использовать переднюю ступицу от ВАЗ и элемент от поворотной стойки. Таким образом передние сиденья будут поворачиваться на 180 градусов.

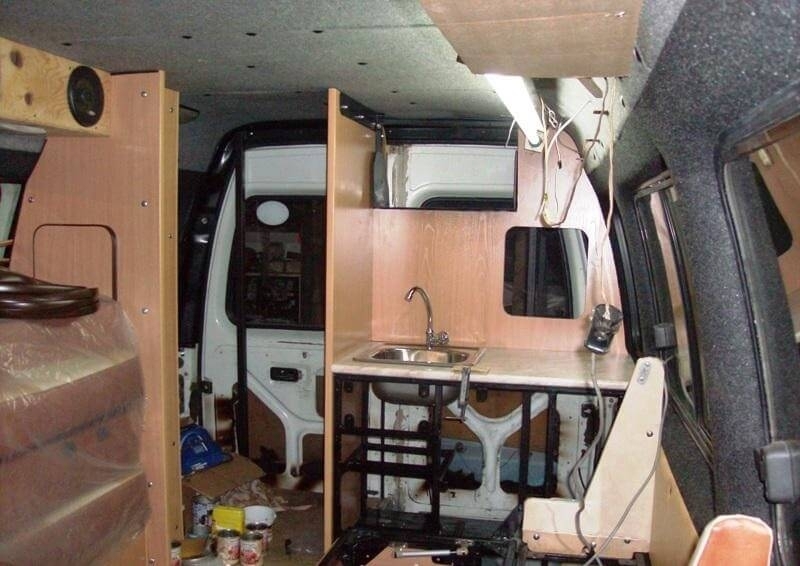

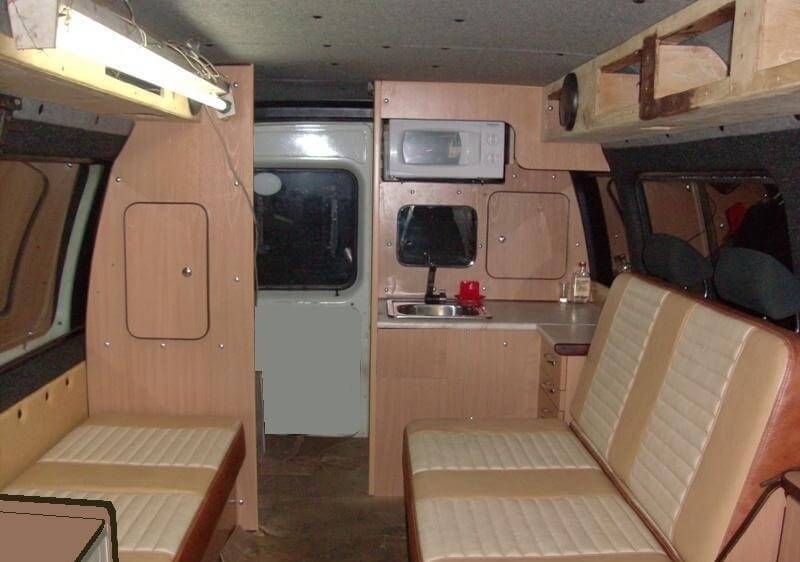

• Далее переходим к внутренней отделке, а именно: установка мебели на подготовленный каркас, подключение ламп, монтаж сантехники и декор других деталей. Вместо варочной поверхности можно купить небольшую туристическую газовую горелку.

• Еще вместо корпусной мебели смело можно использовать обычную кухонную периферию. Но в таком варианте необходимо все крепко зафиксировать.

Вот такими маленькими шажками можно сделать дом на колесах своими руками. Да, процесс займет очень много времени, но оно того стоит. Если вам понравилась идея, то тогда можете посмотреть пошаговую инструкцию, того как сделать прицеп для кемпинга из дерева. А вот идея конструкции деревянного дома на колесах, в качестве основания использовано шасси старого фургона.

Источник

Строим автодом своими руками на базе грузовой газели. Вступление

Решился-таки начать проект.

Концепт

Автодом на 6 человек

Вообще задумка амбициозная: раздвижная конструкция трансформер, автомобиль на 6 мест (я предполагаю, что треть или половина путешественников — дети, которые весят мало)

Независимый от платформы

Идея сделать съемный автономный модуль, который можно поставить на любую бортовую платформу или прицеп.

Вообще основная беда БУ автодомов — убитая внутрянка. Сами машины и прицепы часто побегали очень мало, а вот внутренности убитые в хлам. Самое тупое, что тот же холодильник банально не поменять. Его придется пилить. А новый колхозить внутри. В двери ничего не пройдет.

Оборудован всем

В амбициях солнечные батареи, генератор, запас воды, кондиционер летом, отопитель зимой, душ, туалет, кухня на газу, стиралка, холодильник, бензогенератор.

В качестве платформы сейчас выбрал Газель Фермер с 4-метровым бортом. Посмотрел на auto.ru — ценник в пределах 300 000 р. Есть вменяемые варианты.

Раздвижная конструкция

Идея раздвижной конструкции навеяна автомобилями westfalia с подъемной крышей.

Фактически на крыше жилого модуля 2 матраса в одной или двух палатках. Для летнего варианта вполне пойдет. А зимой можно и внизу поспать.

Еще очень хочется сделать, чтобы дом сжимался в высоту в транспортном режиме. Чтобы не возить 2-метровую коробку на себе. Во-первых парусность сумасшедшая и машина будет жрать много, управляться хуже, ехать медленней, во-вторых, ограничения по высоте.

Поездил на высоких машинах и понял какой это облом.

Что имеем

Сейчас у меня 3-местная Газель на 405-м моторе. Техническое состояние на троечку (никогда не знаешь что отвалится по дороге, но, с другой стороны, все чинится кувалдой и синей изолентой). Борт 4.2 метра, высокий тент больше 2 метров.

Решил, что идея проекта, конечно классная, но надо сначала попробовать поколхозить все на то, что есть. Потом уже, когда потренируемся, куплю нужную платформу и сделаю нужную мне конструкцию.

Есть бесперебойники серверные рабочие, 2 190-амперных аккумулятора рабочих, зарядные устройства, насосная станция 220В, насос обычный 220В, газовая плитка с баллоном, система видеонаблюдения, охранная система (не знаю зачем они мне, но они есть и видеосистему я хочу приделать на морду и хвост машины, чтобы использовать как зеркало/камеру заднего вида и переднюю камеру. Охранку можно использовать для контроля заряда аккумуляторов и прочих всяких датчиков (например, температура, затопление, задымление, то же вскрытие, движение).

Авито, конечно, радует барахлом за три копейки.

Вчера купил почти новый диван за 1700.

Сегодня вечером пойду разгребу все барахло. Кузов завален всем подряд. Разложу аккуратно, сфоткаю.

Проектирование

Вообще сейчас в той машине, которая есть, с тем оборудованием, которая есть с минимальными покупками покатаюсь и посмотрю насколько нужны те или иные мои идеи и решения. А потом уже буду собирать полноценно проект.

Источник

Автодом на базе ГАЗель

Сегодня на автомобильном рынке существует много новинок. Относится сюда и автодом на базе ГАЗель для длительного передвижения по твёрдой поверхности и проживания семьи из 4-х человек. Внутри салона сконструировано всё просто и надёжно, можно установить системы обеспечения.

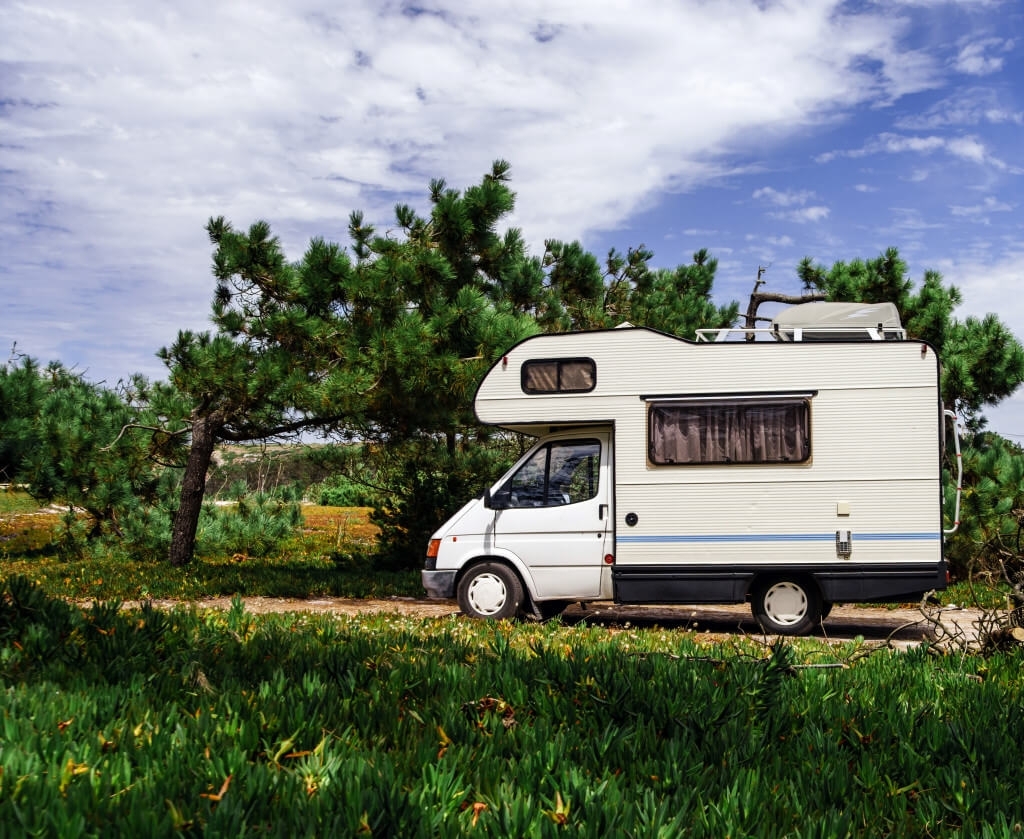

Внешний вид кемпера на базе ГАЗель

Автодом на базе ГАЗель 4х4

Автодом на базе ГАЗель 4х4 в виде жилого блока наделён многими составляющими.

Внешний вид газели-автодома

Достоинства кемпера делают его универсальным и удобным для путешествий:

• небольшие свесы сзади;
• козырёк, прикрывающий кабину, предохраняет от солнца (в козырьке можно разместить спальное место);
• справа удобно открывающаяся дверь, входное стекло, окно для спальной зоны;
• слева пара больших стёкол.

На правом борту располагается приличный по размеру капот, прикрывающий отсек для багажа. В него можно поместить газовые баллоны, емкости с водой, септик.

Что скрыто от глаз

Внутреннее содержание автодома комфортно:

• крутые ступеньки, приводят в кухонный отсек с мойкой, газовой плитой и ящиками для хранения домашней утвари;
• далее расположен небольшой коридор, по сторонам которого — спальное двухъярусное место, маленький туалет и душевая;
• на широких мягких креслах можно сидеть за раскладным столиком;
• для сна имеется двухъярусный диван;
• система отопления поддерживает комфортную температуру в помещении даже при -25ᵒ.

Вернуться к оглавлению

Как сделать автодом из газели своими руками

Изготовить подобную конструкцию нелегко. Понадобится опытный мастер. Самодельный автодом, обустроенный на шасси, является совмещённым: внешне – это автомобиль, а внутри – мини-квартира.

Полезные советы

Сооружение кемпера из газели своими руками обойдётся недёшево, поэтому многие мастера пытаются сэкономить.

Советуем посмотреть видео: расходы на самодельный автодом на базе ГАЗели 4х4.

Однако, во время работы нужно все тщательно продумать:

• заранее спланировать все изменения;
• подручные материалы не сделают внутреннее помещение комфортным, ведь в домике предстоит жить не один день, отдых должен быть благоустроенным;
• откажитесь от биотуалета, ведь салон автодома ГАЗель небольшой, хорошую изоляцию сделать не получится;
• понадобятся некоторые доработки: изменения кузова, отопительной системы, проводки, здесь пригодятся знания автомеханики;
• если сантехнику всё-таки пришлось установить в салоне, нужно сделать бак для слива;
• не забудьте о разъёме под 220 В и преобразователе для 12 В от автомобильного аккумулятора.

При желании соорудить своими руками дом на колесах из ГАЗели, выполняйте работу поэтапно.

Процесс изготовления

Для работы понадобятся инструменты:

• болгарка;
• сварочный аппарат;
• ручная пила для дерева.

Чертеж автодома на базе Газель с размерами

Время переоборудования будет зависеть от наличия материалов и сноровки мастера:

1. Сначала нужно вынести сиденья из салона, снять старую обшивку.
2. Все металлические элементы обрабатывают раствором против ржавчины.

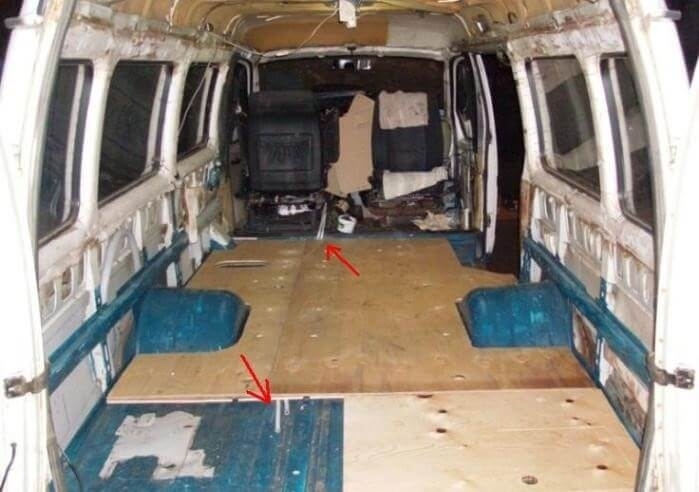

3. Вспененным полиэтиленом утепляют стены и потолок, пол застилают листами фанеры, проводку прокладывают под обшивкой.
4. Не выходя из кузова сваривают каркас для мебели, проверяя установку уровнем. Затем завершают работу вне автомобиля, всё зачищают и снова вносят в салон.
5. Карпетом проклеивают проёмы окон и потолочные панели.
6. Салон обшивают и монтируют рейки для антресолей, мебельные каркасы.

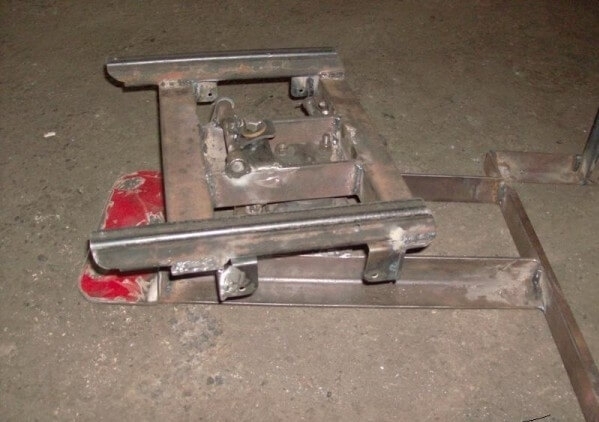

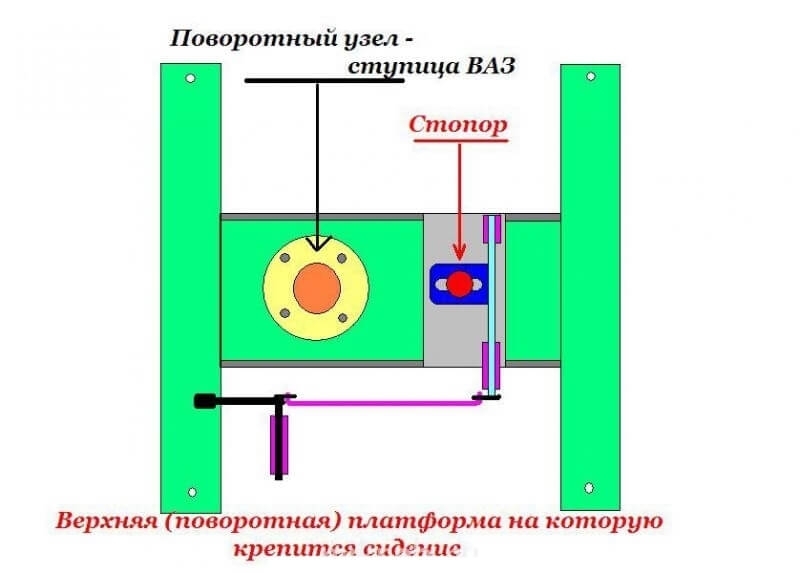

7. Передние сиденья оборудуют поворотным механизмом с помощью передней ступицы от ВАЗа.
8. Мебель устанавливают на каркас, подключают освещение, ставят насос для раковины, обшивают антресоли, улучшают интерьер.
9. Для готовки можно оборудовать газовую плиту с одной конфоркой.

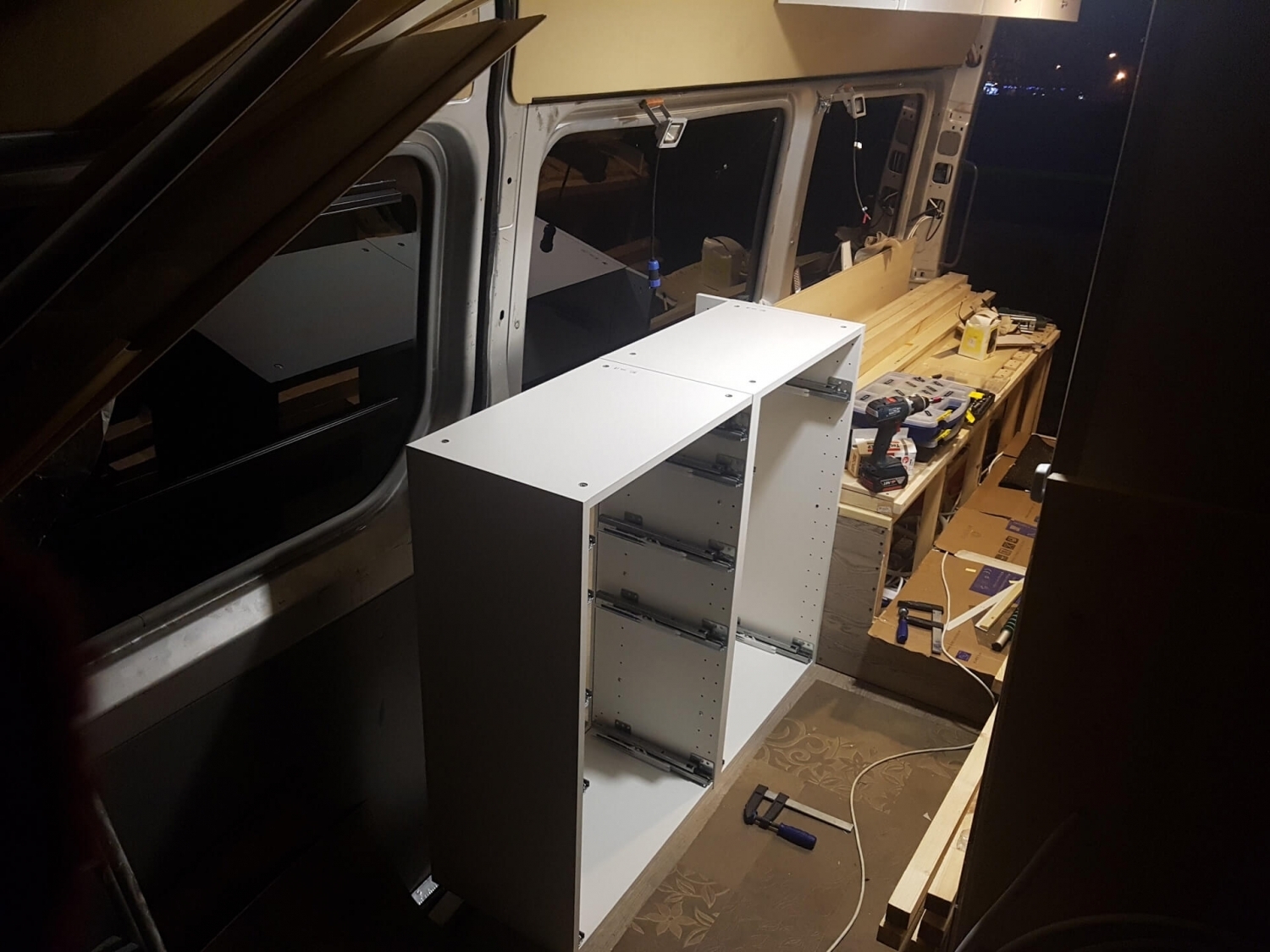

10. Взамен самостоятельно изготовленной мебели возможен вариант с готовым гарнитуром. Мебель усиливают уголками и шурупами, тщательно закрепляют, чтобы не разбалтывалась по пути.

Не нужно забывать, что все эти самодельные преобразования автомобиля должны быть зарегистрированы в РОЭ, перед этим получают резолюцию из техотдела ГАИ и документ из соответствующей организации. Переоборудование может обойтись в пределах 25 000 рублей. Готовый автодом на базе газель 4х4 стоит 1 800 000 рублей.

Источник

GAZ Gazelle 4х4 BigLander › Logbook › Планировка автодома на базе Газель 4х4

Идея
Подготовить авто для возможности комфортного передвижения на длительные расстояния по дорогам с твердым покрытием и легкому бездорожью, а также к автономному проживанию семьи из 4х человек (2 взрослых, 2 ребенка) и собаки.

Основные требования к реализации
Все внутри должно быть сделано максимально просто, при этом максимально надежно. Должен быть легкий доступ ко всем системам обеспечения для возможности простого обслуживания, демонтажа и замены в случае выхода из строя.
Так как автомобиль планируется использовать не только как средство передвижения, но и как место проживания на довольно длительное время, то должна быть реализована удобная система складирования и при этом салон авто должен оставаться просторным.
Размеры / внутренние габариты

Размеры приблизительные, чуть округленные в меньшую сторону)

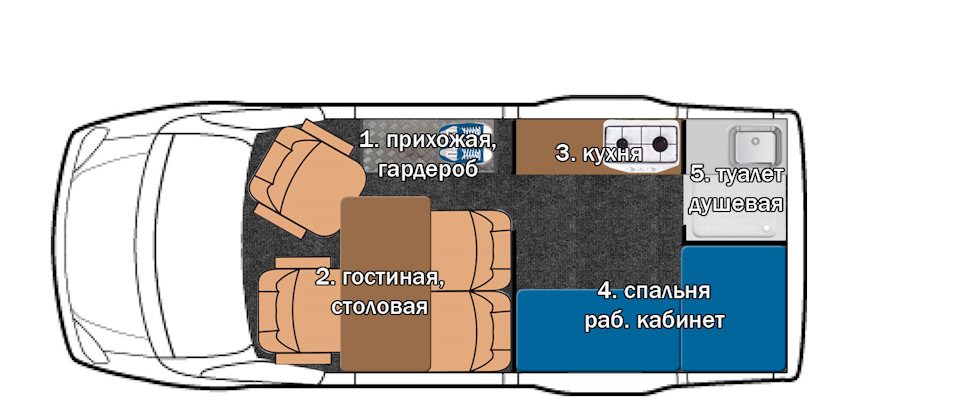

Функциональные зоны

При этом некоторый функционал зон будет пересекаться:
— раковина в душевой будет использоваться как кухонная
— гостиная / столовая будет трансформироваться в дополнительное спальное место

Прихожая / Гардероб

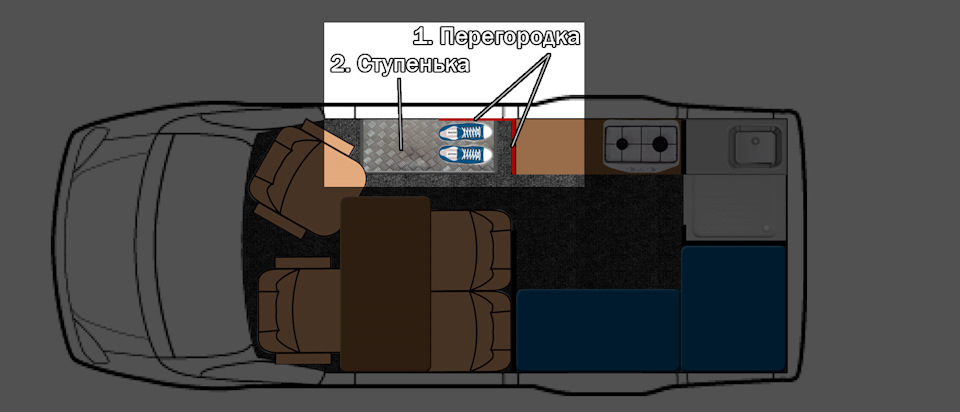

1. жесткая перегородка, на которой будут располагаться крючки для верхней одежды, а внизу будут полки для обуви
2. Стандартная ступенька будет максимально расширена (до рамы). Это сделано для того, чтобы можно было комфортно на нее наступать и иметь возможность закрыть за собой дверь. Проход дальше в салон будет без обуви.

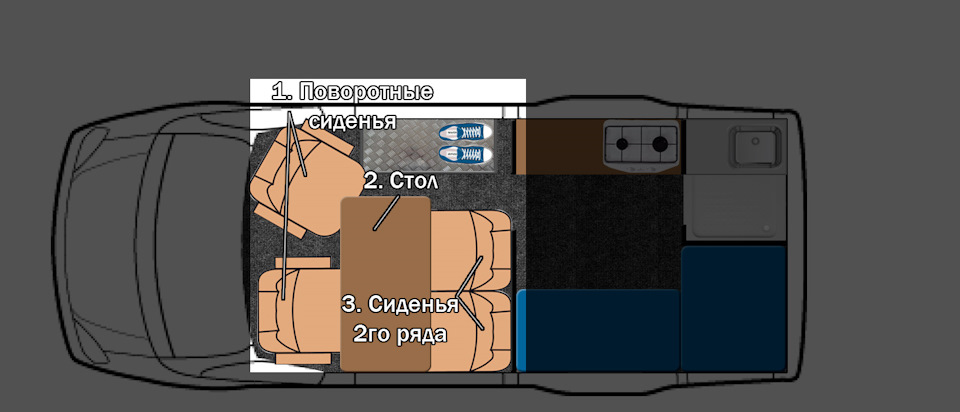

Гостиная / столовая
1. Поворотные сиденья. Сиденья уже приобретены от японского авто. Нужно будет понять, что использовать: сиденья полностью или только поворотные механизмы
2. Съемный стол. В транспортном положении должна быть возможность демонтажа стола. Также необходима возможность изменения высоты стола, чтобы опускать его на уровень сидений. После можно будет класть матрас и использовать как дополнительное спальное место.
3. Сиденья 2го ряда должны иметь возможность регулировки наклона спинки и изменения продольного положения. Это сделано для того, чтобы при движении можно было сиденья чуть отодвинуть от задней перегородки и придать спинке наклон. На стоянке же наоборот, для того, чтобы расстояние до стола было больше, спинка поднимается и сиденье максимально отодвигается. Под сиденьем будет располагаться отсек, предположительно для сухого фена и дополнительного АКБ

Над передними сиденьями будет большая консоль (Доступ со стороны салона)

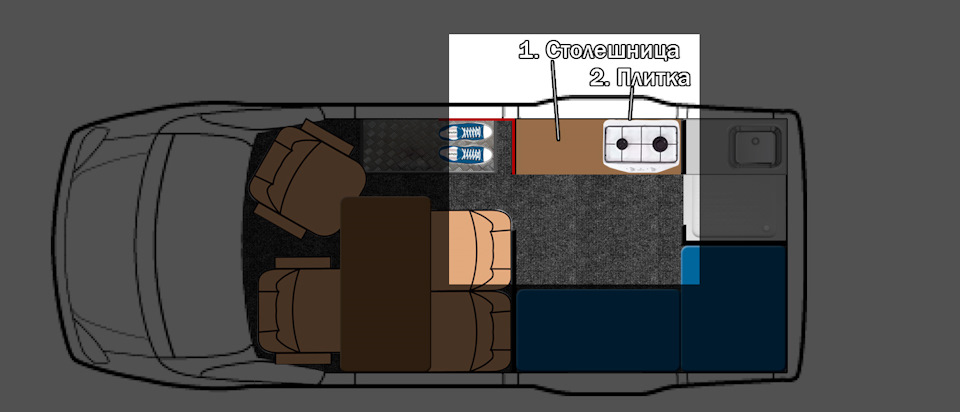

Кухня
Средний уровень:
1. Столешница. Высота от пола в районе 80-90см. Где-то на уровне середины окна
2. Портативная плитка (возможно получится сделать ящик для плитки под столешницей)

Нижний уровень (под столешницей):

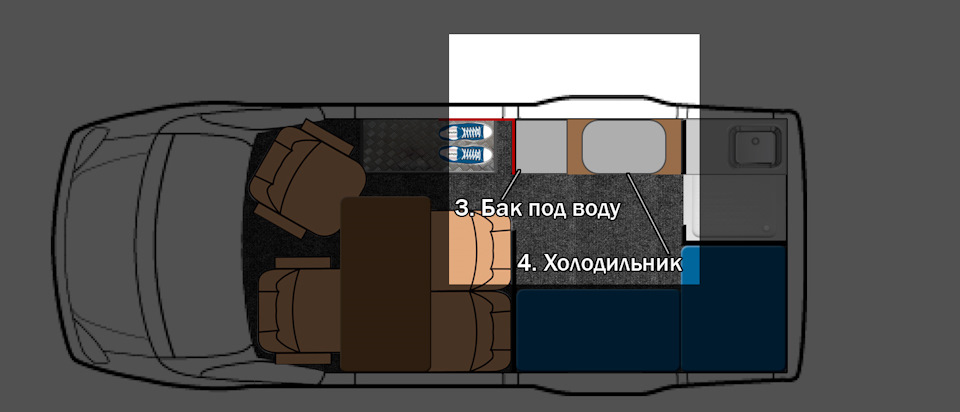

3. Бак под чистую воду. Планирую варить из нержавейки по месту. Думаю, что влезет в районе 80-90л. Будет с этой стороны компенсировать загрузку авто. Должна быть предусмотрена горловина со стороны улицы и отверстия для слива воды с бака
4. Компрессорный холодильник на 46л. Для него будет как раз место над крылом. Холодильник имеет вертикальную загрузку, поэтому нужно предусмотреть выдвижную полку под него.

Верхний уровень (над столешницей):
5. Полки над кухней (ящики). На них будет храниться посуда и часть продуктов. Должна быть небольшая принудительная вытяжка.

Спальня

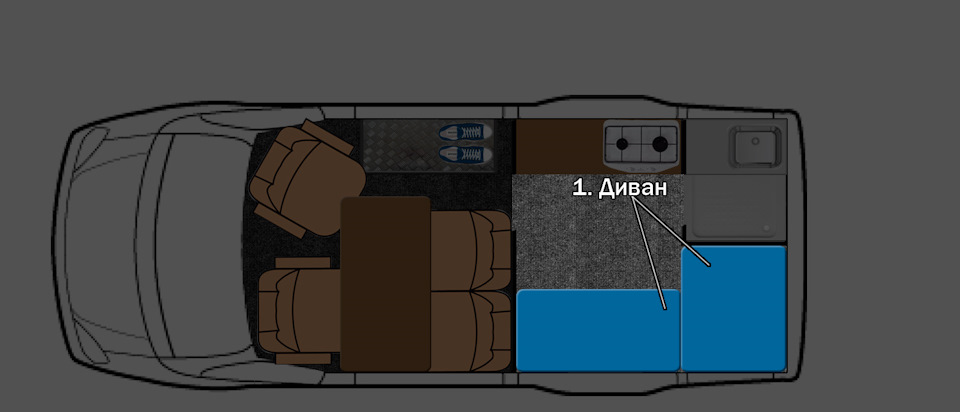

1. Диван в сложенном состоянии

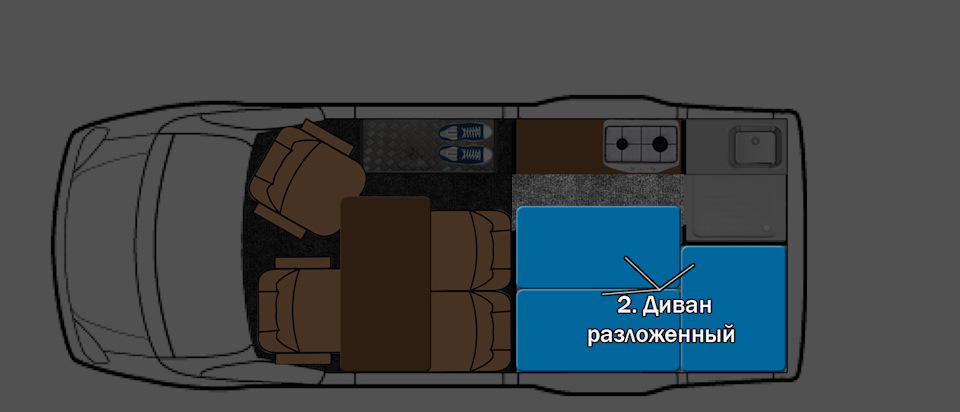

2. Диван в разложенном состоянии. Раскладывается только средняя часть

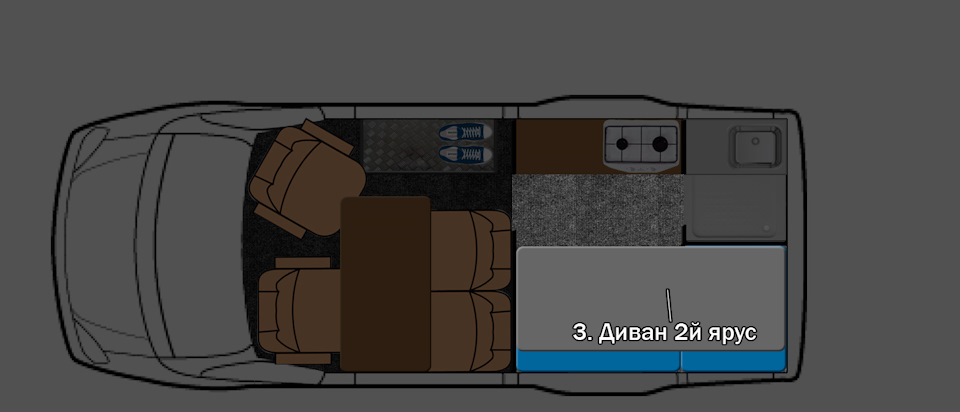

3. Диван второго яруса. Думаю, что можно сделать его стационарным, он же будет являться полкой для хранения подушек, одеял и постельного белья

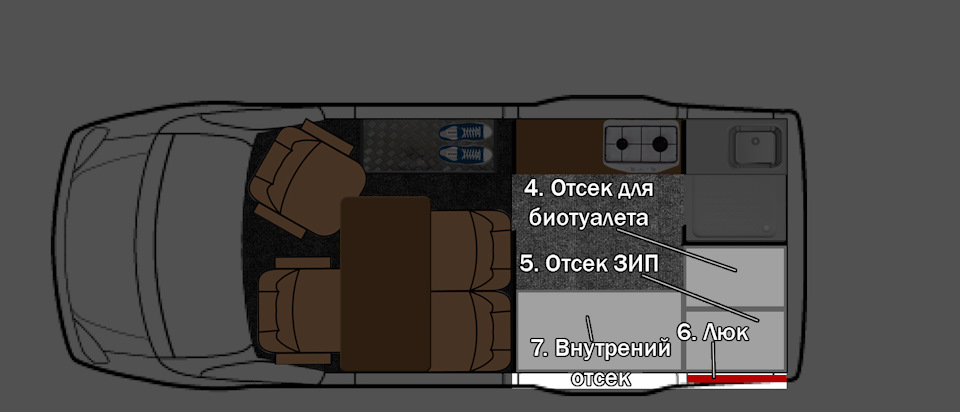

4. Отсек для хранения биотуалета. Доступ со стороны ванной
5. Отсек для хранения ЗИП. Доступ снаружи
6. Люк отсека ЗИП
7. Большой внутренний отсек для хранения всего подряд

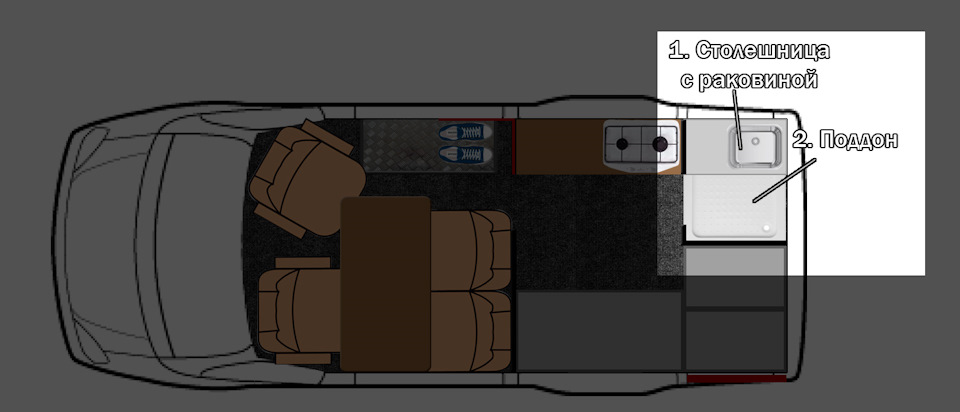

Ванная
1. Столешница с раковиной. Под столешницей будет размещен насос для воды 12в, гидроаккумулятор на 14л, небольшой бак для грязной воды, композитный газовый баллон на 12,5л.
2. Душевой поддон. Со стороны отсека для биотуалета будет откидная крышка, которая по-умолчанию будет опущена (открыта) и будет закрывать душевой поддон. Если необходимо воспользоваться душем, то мы поднимаем эту крышку, тем самым закрывая отсек для биотуалета и открывая душевой поддон

На стенке в районе раковины будет установлен портативный проточный газовый водонагреватель (по месту).
Особое внимание стоит уделить герметичности душевого отсека.
В качестве двери возможно использовать рольставни

Общие комментарии
1. 3 окна будут заменены на сдвижные
2. Основной каркас перегородок должен быть выполнен из металла.
3. Часть окон нужно глухо заблокировать, так как в них нет необходимости
4. Задние двери авто будут полностью заблокированы и использоваться не будут.
5. На полу необходимо использовать износостойкий автолин.
